裂縫是混凝土結構中最常見的缺陷或損傷現象，大量的土木工程事故表明，混凝土結構的裂縫會嚴重影響工程牢固性、負載能力等，帶來嚴重的工程安全隱患。

因此，合理檢測監測評價裂縫，檢測其深度、長度及寬度，掌握其發展發育進程，都是非常必要的。裂縫深度檢測較之長度和寬度檢測，其檢測難度要大得多。通常方法是鉆孔取樣的破損性試驗，但破損性鉆孔試驗有很多不足和局限性，隨著技術的發展，無損檢測技術檢測裂縫深度已經獲得了大量應用。

目前行業內裂縫深度的無損檢測方法主要是單面平測法，單面平測法又分為相位反轉法、傳播時間差法和表面波法。

相位反轉法

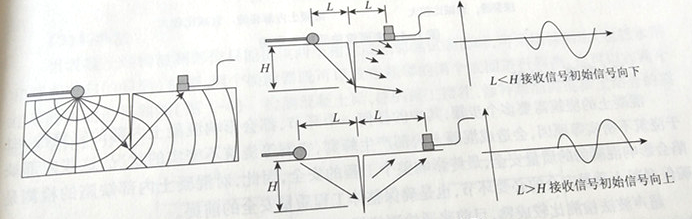

當激發的彈性波信號在混凝土內傳播，穿過裂縫時，在裂縫端點處產生衍射，其衍射角與裂縫深度具有一定的幾何關系。相位反轉法正是根據衍射角與裂縫深度的幾何關系，來對裂縫深度進行快速測試的（圖2）。將激振點與接收點沿裂縫對稱配置，從近到遠逐步移動。當激振點與裂縫的距離與裂縫深度相近時，接收信號的初始相位發生反轉。

傳播時間差法

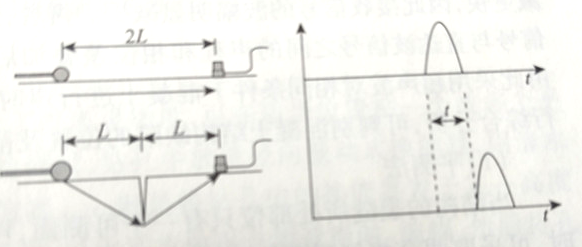

傳播時間差法適合混凝土結構物中的開口裂縫，其測試原理是激勵產生的彈性波遇到裂縫時，波被直接隔斷，并在裂縫端部衍射通過（圖3）。其通過測試波在有裂縫位置和沒有裂縫健全部位傳播的時間差來推定裂縫深度，裂縫深度越大，傳播時間差也越長。

表面波法

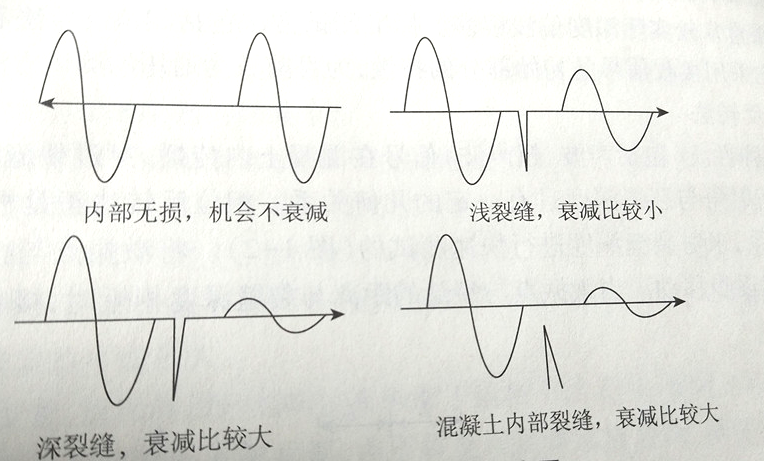

表面波法采用沖擊彈性波中的瑞利波（表面波的一種）的衰減特性來測試混凝土構造物中的裂縫深度。瑞利波在媒體表面受沖擊所產生的彈性波中，能量最大，信號采集容易，對裂縫更為敏感。瑞利波在遇到裂縫時，其傳播在某種程度上被遮斷，在通過裂縫以后波的能量和振幅會減少。因此，根據裂縫前后的波的振幅的變化（振幅比），便可以推算其深度。

我公司代理銷售的海創高科HC-CS202 裂縫深度測試儀可以采用以上無損檢測方法對混凝土裂縫深度進行檢測。

應用領域

HC-CS202 裂縫深度測試儀采用超聲波原理，適用于混凝土、非金屬表面等裂縫深度的檢測。

功能特點

自動判讀首波聲時、波幅，無需人工判讀，直接顯示裂縫深度；

5寸高清全彩液晶觸摸屏，操作便捷；

操作界面簡單友好，易學易用；

低功耗設計，連續工作時間大于8小時；

支持手動調整聲時線，數據校正檢測結果更準確；

測試過程中，可任意覆蓋、刪除已存測點波形；

U盤轉存數據，支持通過U盤進行軟件升級，享受便捷服務支持；

PC機專用分析軟件功能強大，數據分析處理、打印報表輕松完成。

符合標準

GB/T 50784-2013《混凝土結構現場檢測技術標準》

CECS 21:2000《超聲法檢測混凝土缺陷技術規程》

SL/T 352-2020《水工混凝土試驗規程》

技術參數

通道數：雙通道

顯示方式：5 寸彩色液晶屏（720x1280）

存儲容量：16G

采樣間隔：0.025μs ～ 2000μs 多檔可選

采樣長度：512 點 ～ 2048 點多檔可選

發射脈寬：0.1μs ～ 100μs

發射電壓：125V、250V、500V、1000V 多檔可選

觸發電路：內觸發方式

轉存方式：專用 U 盤

充電電源：AC100~240 V，50/60Hz，輸出12.6VDC，3.0A

主機體積：200×144×65(mm)

主機重置：1.35kg

工作溫度：-20 ～ +60℃

深度測量范圍：5 ～ 500 ㎜
